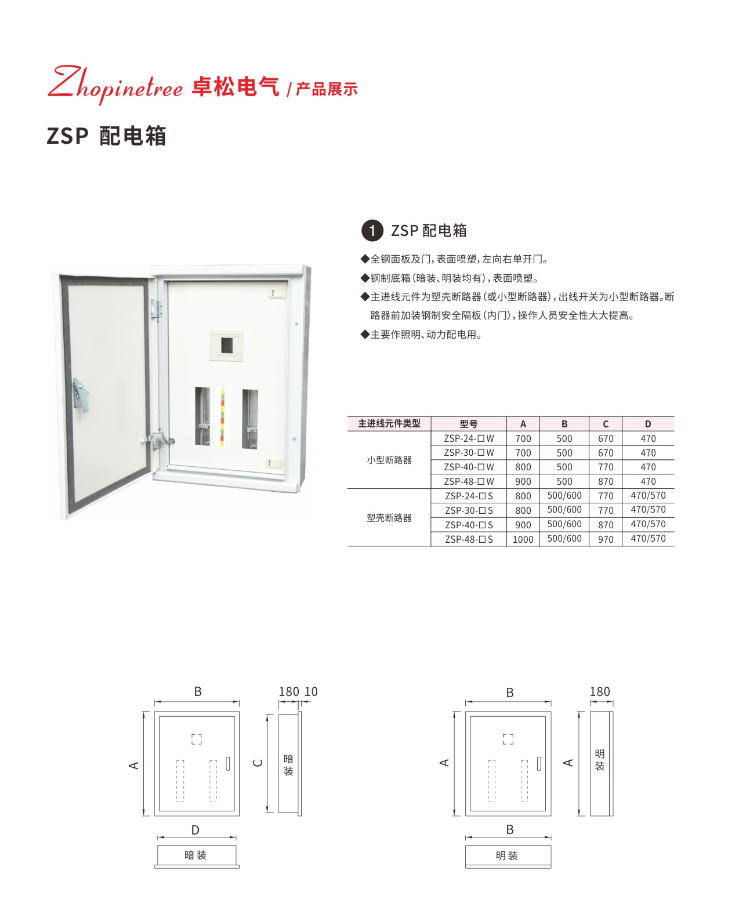

配电箱ZSP

产品介绍:

ZSP型系列防护型排骨配电箱是我公司开发的广泛应用于市场的产品,产品符合GB7251.3等国家标准。外型美观,安全可靠,广泛用于高档住宅区,宾馆,商场等各类场所。


ZSP型配电箱壳体采用1.2MM厚优质镀锌钢板折弯,点焊组成,喷涂定彩,高雅美观得树脂粉末涂料,经高温烘烤而成。

配电箱壳体内主开关可采用施耐德、ABB、西门子、海格、金钟默勒等塑壳开关及小型开关。

ZSP型配电箱具有漏电、过载、短路、保护功能。适用于额定电流125A以下,多支路的各种建筑场合,作为照明,配电,动力之用。此配电箱壳体具有以下四个有点:

1.结构合理:接线空间宽敞,容积大,多层防护隔板主开关采用多功能装饰板,可随意更换开关,ABS塑料内门锁,可防触电。

2.性能稳定:连接采用排骨式汇流铜排,套热缩管,并加盖透明PC板。

3.操作安全:多层防护隔板,使操作者与带电部分隔离,每层门板都连接地排,确保操作者安全。

4.拆装方便:箱体与安全支架,内门,外门等可随意分开取出。让箱体先预埋。保证配电箱内元件的一次性安装,免损坏。


配件齐备:

·设置了中性(N)母排与保护接地(PE)母排,满足TN,TT接地系统的要求。

·阻燃透明PC板,避免人体直接接触带电部分。

·电路指示胶贴,清楚指示馈电回路的用途。

·外表面覆盖保护膜,确保安装过程中箱表面不被破坏。



概述

该产品适用于交流频率S0Hz,额定工作电压500V及以下电路中。在特殊要求下,防护等级可达到P5均有敲落孔。多管进 线可预留活装开孔板,最大额定电流可达400A,特别适用于工矿、宾馆用户计量控制稻。产品外壳防护等级为IP53。符8G87521-1及为IEC60439-博标准。


正常使用条件

1.温度:周围空气混度不超过+40C.周围空气温度的下限为-5C;

2:湿度:最高厘度为+40时,空气的相对漫度不检过50%,在较低源度下可以允许有较高的相对温度:例如+20七时达90% ;3.毒拔:安装地点的海被不超过2000m;4安装类别:类:5.污染等级: 3级。


特点与性能

该结构由薄钢板焊瞳而成,测量仪表、搜钮服尔灯及控就开关等可装于门上。其的电器设备如接触器、继电器、接线端子等均可安装在箱内条架上。箱壳上下壁冲有顺落孔,便于安装各种规略的电式各种规格的电缆式管路。
