电线线路的配电箱与空开,家装必看!

时间:2019-09-05     作者:卓松电气【原创】   阅读

  配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合;电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。下面就跟下编一起来看看电线线路的配电箱与空开吧!


配电箱


  1、强电线路配电箱

  一般新楼配电箱及电路分路开发商都给做好,而老住宅原有电源线都比较细,原有的插座电路可能没有接地线,不符合用电安全标准,现在北京大部分老楼电路都已增容,但都只做到家门口,室内的不合格的线路必须全部更换,而且要重装配电箱。

  配电箱有明装和暗装两种,明装就是直接钉在墙上,进出电线也是明管,暗装配电箱是卧在墙里面,进入电线也是暗埋。配电箱一般装在伸手可及的地方,可随时打开拉闸合闸,检修线路,但是位置尽量不要太明显,可做一个装饰遮挡一下,网上有各种款式的配电箱装饰画。配电箱的大小以分路空开的数量决定。


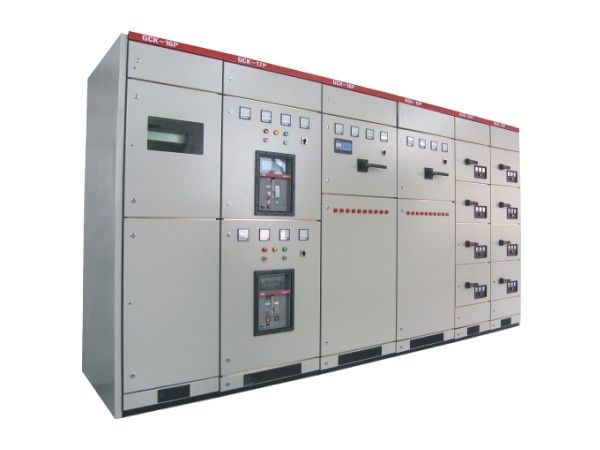

配电箱


  2、强电配电箱的空开

  以前家用的保险丝现在已经被自动空气断路器(也称空气开关,简称空开)所取代,空开一般装在入户处的配电箱里,当线路或家用电器发生短路或过载时,能自动跳闸切断电源,起到保护电路及电器作用。

  家用的空开有单极、双极(单开、双开)之分,单极在配电箱里占一路,双极在配电箱里占两路。一般来说主开关也就是总闸使用双极,开关同时控制火、零线,其余的分路空开基本使用单极,开关必须接在火线上,开关的两极都是火线,零线接端子排,不经过空开。

  空开只能起到保护过载作用,但没有漏电保护功能,如需要可加装漏电保护器,单极空开加漏电保护漏在配电箱里占两路。电保护器只有在没电人之前跳闸,才能真正保护人身安全,所以必须和良好接地的地线相结合,带漏电保护器的空开要经常检查漏电保护器是否有效,一般每月按一下上面的检测钮,若能即刻断掉就是有效,否则要更换。

  正确选择额定容量电流大小很重要,要注意空开标称值取决于日后电器的使用量和电线的大小,既不能过大,也不能过小,空开的额定电流如果选择的偏小,则易频繁跳闸,引起不必要的停电,如选择过大则达不到预期的保护效果。 家装使用的空气开关常见型号规格有C10、C15、C20、C25、C32等,一般安装6000W速热电热水器最好用C32,安装7000W-8500W电热水器要用更大的的空气开关,还要走单独的回路,所以一般老房子不能用大功率速热电热水器。


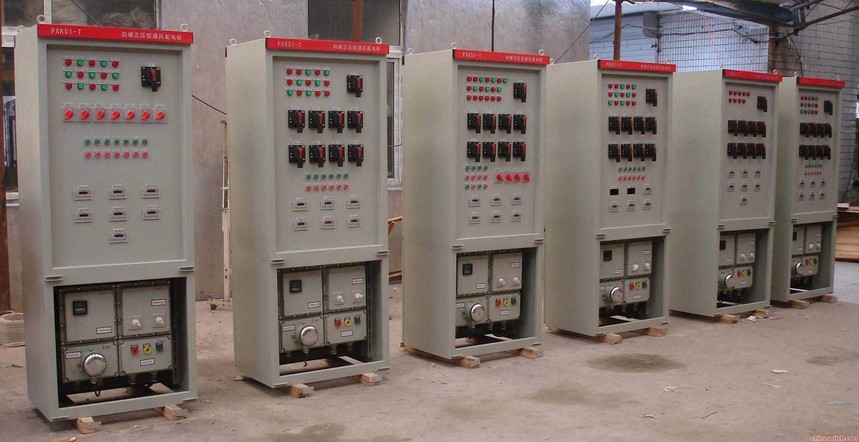

配电箱

  3、强电配电箱的分路

  分支回路是指从配电箱引出的若干供电线路,分支供电回路的数量一般根据住房面积的大小而定,用于电设备插座的供电,每套住宅的空调电源插座、电源插座与照明都应分路设计,一般住宅内的电路至少要有这三路回路。通常住宅应至少有5个分支供电回路,一般是照明一路,一般电源插座一路,厨房和卫生间各走一路,空调回路两路。

  分支回路越多安全程度也就越高,可以为不同房间的照明、插座、空调及厨卫中不同电器分别提供回路,这样如某一种电器出现故障,其他房间的电器不会受影响。如果分支回路过少会给用电带来不便和安全隐患,如当某一分支回路线出故障进行检修时,就会导致住宅内其他地方也停电。另外回路过少,会使得每一回路上的用电器具较集中而相互产生干扰,对较敏感的电子设备如家用电脑等造成损害。

  为了节约装修费用,原有的线路能用的线路可以不拆除,直接接到配电箱里,单独做为一路插座线或照明线,新增加的电路也要从配电箱单独走线,以减轻所有的电路的用电负荷计算电流,要计算好各个电路的用电量,避免造成单个电路负荷过大,引起跳闸或烧坏电源总闸。


配电箱

  以我家老住宅20A电表6平方入户做的分路为例(配电箱的总开关不能超过外面总开关,最大只能选20A的),说一下配电箱的分路,配电箱选的是12路暗装的,分配如下图,除了入户线的总开关,一共分出六路,照明一路,厨房、卫生间、居室插座各一路,空调两路。

  (1)配电箱总开关:用双开20A不带漏电保护空开,占配电箱位两路。

  (2)照明线电路:用单开10A不带漏电保护空开,占配电箱位一路。

  (3)厨房插座电路:用单开20A带漏电保护空开,占配电箱位两路。

  (4)卫生间插座电路:用单开16A或20A带漏电保护空开,占配电箱位两路。

  (5)居室插座电路:用单开16A带漏电保护空开,占配电箱位两路。

  (6)空调插座电路2路:用单开20A不带漏电保护空开(各占一路),占配电箱位两路。

  这样上面分路已占配电箱位11路,12路的配电箱还剩一路空间。注意:单路空调可带两个小挂机,柜机及电速热水器等大功率电器,应单独设置大截面的回路。还有,配电箱里最好装电涌保护器,如装12路配电箱就不够用了。后面详细介绍个分路。


配电箱

  4、入户配电箱总开关

  配电箱总开关一般6-10平方入户线,用双开20A不带漏电保护空开,不需要漏电是因为在分支回路上已经有漏电保护了,仅起到需要家里全部停电比较好控制而已,总开必须是双开,单开只断火线,不断零线,有时零线的回路可能也带电。

  5、照明线分路

  照明线电路用1.5或2.5平方线,用单开10A不带漏电保护空开,单开只进一路火线就可以了,双开进两路线容易零、火线接反。照明线电路一般用1.5平方的线就行,现在多用2.5平方的线,因为差不了多少钱。新楼房照明线电路改动较少,最多开关挪挪位置,有的要改成双控双开,其实如想远程控制开关,还可以装遥控开关。老房照明线路如果原来的灯线质量还不错,就不用换了,如换线一般是在旧线管抽换新线,因为照明线路大都在顶棚,不好重新开槽。


配电箱


  6、插座线分路

  厨房电路是4平方的线,用单开20A带漏电保护空开,厨卫电源插座应设置单独的大截面回路,一般要用4平方线路,现在的厨房电器很多,如微波炉、电饭煲、电磁灶、电烤箱等大功率电器,为了电器使用安全,应单独设置一回甚至两回大截面的回路。如果电器多,可以分两路单开15A带漏电保护空开更合适。

  卫生间电路是2.5平方或4平方的线,用单开15A或20A带漏电保护空开,要根据卫生间的实际用电量,如用电不多(例如是燃气热水器),可用2.5平方线,用10A或15A的带漏电保护空开,如果有多个大功率的电器,如浴霸、电热水器等,就必须选择较大电负荷电路。卫生间宜选用防潮开关和安全型插座。居室普通插座电路用2.5平方的线,用单开10A或15A带漏电保护空开。卧室、书房、过厅插座除了电脑、电视等,餐厅可能要用电磁灶或点火锅,一般没有太大功率的电器,如果有就要换更大电负荷的电路。


配电箱

  7、空调线分路

  空调电路一般在两路以上,用4平方线,每路用单开20A不带漏电保护空开。空调回路不需要用带漏电保护的空开,用一般的单相空开就可以了。如果空调回路用了漏电保护空开,少许的漏电有可能会让空调回路的漏电保护空开频繁跳闸。我看到很多楼房配电箱里空调回路没用带漏电保护空开,但有的柜机空调回路装了漏电保护空开。空调线路要用专用16A插座,安装位置最好在空调下面及旁边,便于开关。

  一般空调基本上在5000W以内,4平方塑铜线保险瓦数6千W,能保证空调用量。空调是耗电量较大的电器,要求使用单独回路,同时由于空调启动时瞬间电负荷很大,如果空调与其它电器合用一路线路,会影响其它电器的使用。空调线路还有一个长期运行和老化的问题,在一定时间里空调的工作时间较长,会由于电路负荷不足造成导线发热,设计规范上要求空调线路选用4平方线。一个空调回路最多只能带两部小壁挂空调,大功率柜式空调必须独占一个回路。
