一文看懂高低压配电柜和配电箱的安全技术要求有哪些?

时间:2019-11-26     作者:浙江卓松电气【原创】

  高压配电柜和配电箱的安全生产技术规定

  1、配电箱、开关箱的壳体原材料,一般采用厚钢板,也可以采用绝缘板,但不适合采用木制原材料。


  2、开关箱、开关箱应安裝摆正、坚固、不可颠倒、倾斜。移动式配电箱、开关箱的下底与路面竖直实际应超过1.3m、小于或是相当于1.5m;便携式分配电箱、开关箱的下底与路面竖直的间距应大于0.6m、小于相当于1.5m。


  3、进到高压配电柜的电源插头,禁止用插头联接。


  4、开关箱中间的间距不适合很远。分配电箱与开关箱的间距不超出30m。开关箱与移动式用电量机器设备的水准间距不适合超出3m。


高压配电柜


  5、每台用电量机器设备应有分别的专用型的开关箱。施工工地每台用电量机器设备应有分别专用型的开关箱,且务必考虑“一机一闸一漏”规定,禁止用同一个开关电器立即操纵两部及两部左右用电量机器设备(包括电源插座)。开关箱中务必设漏电保护开关,其额定值走电姿势电流量应不超30ma,走电姿势時间应不超0.1s。


  6、以便确保安全生产,全部配电箱门应配锁,不可在配电箱和开关箱内挂接或接插别的临电机器设备,开关箱内禁止置放脏物。


  7、配电箱(柜)的外镀层色调应依据招标方的规定开展静电粉末喷涂,镀层应粘附坚固,色调匀称,无皱褶、脱落、黑斑、漏喷等不良风气,在间距1Km观查无显著偏色和返光,表层整平、整洁,无凹痕、刮痕等损害状况。箱(柜)中应用的别的热镀锌层的零部件,也应确保无脱落、黑斑、镀漏、锈蚀等不良风气,表面的品质必须超过上同样规定。箱(柜)内不可有脏物尘土等。


  8、配电箱(柜)的机械设备规定。

  配电箱壳体采用的不锈钢厚度不小于1.5mm,配电箱柜门薄厚不小于2.0mm薄厚的冷轧板做成,厚钢板尾门、厚钢板股票盘面薄厚不小于2.0mm。侧板的薄厚不小于3.0mm。滑轨务必牢固,配电箱的构造应详细牢固。另外在非立式配电箱反面的左下方和右上方焊出2个承揽耳,承揽耳选用40*4的镀锌扁钢,镀锌扁钢长短为10cm。箱(柜)內部电气元器件的接线方法与装配线部位有效、出入线预埋裂缝总数、尺寸、样子及箱(柜)的安裝方法等务必合乎国家行业标准、标准图集、设计图实际主要参数的规定。预埋的出入线打孔或敲落孔应有相对的液压密封件,在出入线装配线结束后能确保超过三级密封性规定。

  配电箱(柜)的电焊焊接、螺钉连接均应坚固,焊接应匀称、光滑、无焊皮、焊穿、出气孔等不良风气;地脚螺栓的联接应有平、弹簧垫圈、露出丝口2—5扣。配电箱(柜)內部零件、打孔边沿应整平光洁、无毛边及裂开等。箱(柜)的主题活动构件启毕灵便,在启闭全过程中不可毁坏镀层或涂层,打开视角不小于90度,防盗锁选用暗锁,防盗锁应坚固靠谱,在锁住后不应有显著的摇晃,门铰链选用金属材料不锈钢,当门长大了于1.2米左右安置三个门铰链,小于1.2米左右可选用2个,门铰链应有充足的载重工作能力,在四倍载重时(不小于10kg)确保不容易造成永久的形变。

  配电箱(柜)的门跟门,门与罩壳中间的间隙务必一致,间隙小于1mm,缝长大了于1米左右,匀称差不超1.5mm。每台配电箱(柜)的铭牌务必选用金属制铭牌,铭牌中最少有产品名字、型号规格、生产厂家名字、关键性能参数,原厂序号、出厂日期等六项。铭牌应固定不动在前板显见处,具体地址应美观大方有效,固定不动规定坚固。箱、柜务必附带主电路原理图、系统图、电路原理图、二次控制图,电路原理图中各主要参数规定与商品一致,然后过塑解决,用2mm厚阻燃等级透明板嵌与箱、柜子门后。


高压配电柜


  9、全部箱(柜)均应在箱(柜)构造上电焊焊接有主接地端子,主接地端子应与接地装置箱(柜)内的较大接地装置输电线相符合,并规定在接地端子处作出标准规定的接地端子标记,且维护接地系统的母线槽在总长范围之内均应做浅绿色并有PE英文字母标志,箱(柜)应该配有与金属材料基本联接直徑不小于6mm的专用型接地装置地脚螺栓。箱(柜)的壳体金属片、架构、全部移动门、做防护二层板、感应起电电导体的金属片、配有36V左右家用电器的门,后盖板等导电性构件务必用铜定编涮锡带与箱(柜)体里的接地端子开展靠谱联接,确保箱(柜)体中一切正常运作不感应起电的金属材料构件与接地系统的持续性。


  10、箱(柜)内全部电子器件应严格执行合同书及己方所出示的工程图纸开展采用,若有变化己方将另行通知,工程图纸上未标明的服务性元器件应取用获得可证的生产厂家的及格商品。全部商品上的电子器件均应确保能考虑商品特性规定,生产厂家并出示电子器件的产地证明、供应商资质证书、型号规格、隔离开关的开断工作能力、电感式漏电保护开关的证明材料等。电子器件在箱(柜)内的安裝应拧紧,不可有跑偏或毁坏涂层状况,并将紧固对策,标准件配备齐备。


  11、配电箱的安全防护规定;配电箱(柜)均规定能在三级环境污染的标准下运作,即配电箱的防水等级超过IP3X。全部壳体用的厚钢板,槽钢务必在喷漆前开展除油、防锈处理酸洗磷化,别的金属产品均应要有防腐蚀工作能力,不然务必采用防腐蚀对策开展解决。配电箱柜中全部的绝缘层务必是自熄性的原材料。配电箱务必依照GB05171-1992和國家有关标准、规范开展各种各样电气设备特性的检、试验并有生产厂家将各类检、测试数据及合理的检、实验报告出示给招标方工程监理。机器设备入场后依照电气设备设备设备安装工程电器设备工作交接试验规范(GB50150)开展工作交接试验,试验及格侧后方可接纳。别的未谈及的配电箱柜的电气设备特性均还应考虑《建筑电气工程施工质量施工验收规范》

  GB50303-2002、《电气设备设备设备安装工程低压电气工程施工及施工验收规范》GB50254-1996、《底压成套设备开关柜基础试验方式》GB9466-1997等相对國家标准、规范的规定。


  12、铭牌及各种各样标志;全部出示的铭牌、标示、警示标志务必具备汉语表达。铭牌內容应符合有关要求,其原材料应是抗腐蚀、耐磨损的金属复合材料,务必坚固粘附于机器设备明显部位。

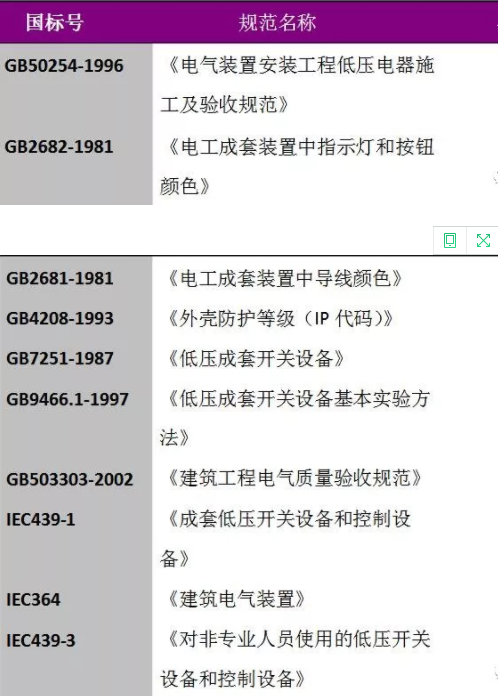

    13、技术性能参照引用国家规范标准具体如下表;


技术性能参照表
