低压配电柜中主母线载荷容量如何计算的?

时间:2019-11-28     作者:浙江卓松电气【原创】

  低压配电柜中的主母线,出任了电流分派的每日任务。设计方案主母线的规格型号时,必须充分考虑以下好多个关键要素


主母线载荷容量


  1、际负荷电流有关,与高压开关柜的温度息息相关。

  2、主母线的动耐热性。主母线的动、耐热性就是说低压开关柜的动、耐热性。动可靠性指的是主母线的峰值耐受性电流,它务必超过系统软件的冲击性短路电流峰值;耐热性指的是短时间耐受性电流,它指数相当于峰值耐受性电流除于峰值n。

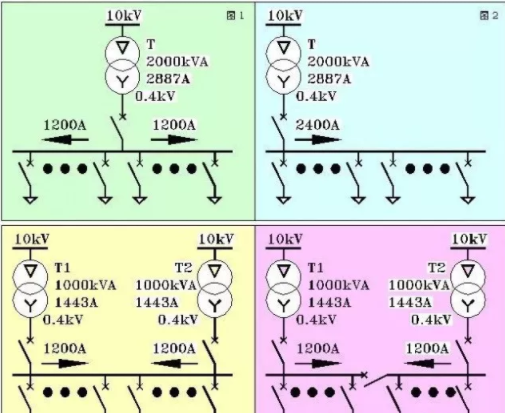

变压器特性图

  图中的变压器容积为2000kVA。设变压器的特性阻抗工作电压是6%,因此有:

  变压器的额定值电流:

  变压器的短路电流:

  变压器的冲击性短路电流峰值:

  因而,人们挑选的低压开关柜,它的主母线的峰值耐受性电流务必超过101kA,取名为105kA;它的主母线的短时间耐受性电流为:,高压开关柜的动耐热性与高压开关柜的构造密切相关,而且由该柜型的型式检验唯一决策。


图一


  我们来分析图表1的状况:

  1)因为受电端在母线的正中间,因而运作电流流动性方位从正中间偏向向两边。

  2)母线电流较大之处于正中间受电处,两边端点为电流最少处。

  3)母线一切一处产生短路故障时,短路电流相当于系统软件短路电流。

  4)一般地,配电箱中的母线横截面主要参数是按变压器额定值电流设计制作的,因而图例系统软件的母线横截面容许承重的额定值电流值理应是3000A。在本例中,能够考虑到选用2500A主母线。但标准是:采用2500A系统软件母线后,整柜的峰值耐受性和短时间耐受性务必考虑105kA和50kA的规定。特别注意的是:变压器容积一般取名为配电设备容积的1.2倍,这时变压器的高效率最大。


      我们来分析图表2的状况


图二


 受电端在母线的最左边,这时母线左边的电流相当于较大配电设备电流,即2400A,母线右边的电流为零。因为母线的横截面是统一的,因而图2的母线横截面按3000A额定电流来选择。图2母线中一切一处的短路电流相当于系统软件短路电流,因而主母线的峰值耐受性和短时间耐受性务必考虑变压器主要参数规定。

 受电侧有多处,各自在主母线的上下两边,两部变压器并排运作。主母线中运作电流方位从两边偏向正中间。当母线中一切一处产生短路故障时,短路电流相当于每台变压器的短路电流;可是当一切防爆开关控制回路的出入口产生短路故障时,短路电流为两部变压器短路电流相加。因而,此系统软件的三相五线隔离开关極限短路故障开断工作能力可按每台变压器的短路电流来考虑到,而所有防爆开关控制回路隔离开关的極限短路故障开断工作能力务必相当于每台变压器短路电流的二倍。

      针对每台变压器而言,其主要参数以下:

  变压器的额定值电流:

  变压器的短路电流:

  变压器的冲击性短路电流峰值:

  因而,人们挑选的低压开关柜,它的主母线的峰值耐受性电流务必超过50kA,它的主母线的短时间耐受性电流为2a。


图三


  图3主母线的横截面可按1500A考虑到,主母线的峰值耐受性和短时间耐受性务必考虑系统软件规定。


  图4的主要参数与图3基本一致,可是母线被母联电源开关给分为几段,平常几段母线分别独立运作。


图四


  那样做的较大益处是:防爆开关隔离开关出入口的短路电流低于或是相当于变压器的短路电流,因而每个防爆开关隔离开关的極限短路故障开断工作能力亦按单倍变压器短路电流来考虑到。


  特别注意的是:若一段受电出现异常停电了,母联电源开关合闭前后左右,全系统软件的防爆开关控制回路务必降容:三级负载所有除去,只是保存一级负载和一部分二级负载,以考虑每台变压器的供电系统工作能力规定。图4的主母线横截面可按图3的计划方案来选装。
