【电气分享】图解低压配电柜供电线路

时间:2019-12-18     作者:浙江卓松电气【原创】

  低压配电柜供配电常采用两路电源进行供电,其中一路作为主电源,另一路则作为备用电源。当两路电源均正常时,供电处的指示灯便会点亮;当主电源线路中出现故障时,指示灯熄灭,备用电源则继续维持配电柜工作。


配电柜供配电线路


  低压配电柜供配电线路主要是由主配电柜供配电线路和备用配电柜供配电线路等构成的。


供配电过程


  主配电柜供配电线路的供配电过程图2所示为主配电柜供配电线路的供配电过程。

  主配电柜供配电线路中主要设有熔断器FU1/FU3、指示灯HL1/HL3、断路器QF1、按钮SB1、交流接触器KM1、电流互感器TA1及电流表PA1等,备用配电柜供配电

  线路中的设置与主配电柜基本相同。

  主配电和备用配电均采用三相四线制供电线路,当这两路供电均正常时,指示灯HL1和HL2被点亮。

  使用主配电柜时,应首先闭合总断路器QF1,接通主配电柜三相交流电源。按下按钮SB1。交流接触器KM1线圈得电。交流接触器KM1线圈得电后,常开辅助触点KM1-3闭合,指示灯HL3点亮。常闭辅助触点KM1-2断开,防止交流接触器KM2线圈得电。

  常开主触点KM1-1闭合,用电设备接通三相电源。

  在三相供电线路中设有电流互感器TA1,用来连接电流表PA1指示实时电流。


  2.备用配电柜供配电线路的供配电过程

  图3~图6所示为备用配电柜供配电线路的供配电过程。


供配电过程


  合上总断路器QF2,接通备用配电柜三相交流电源。

  按下按钮SB2。

  由于常闭辅助触点KM1-2断开,交流接触器KM2线圈未得电,处于备用状态。


处于备用状态


  线路分析笔记

  当主电源有故障时,电源指示灯HL1熄灭,KM1失电,KM1-1断开,KM1-2复位接通。这种情况下需要启动备用电源。

  常开辅助触点KM1-3复位断开,常开主触点KM1-1复位断开,切断用电设备的电源,以便对主配电柜进行检查。


对主配电柜进行检查


  线路分析笔记

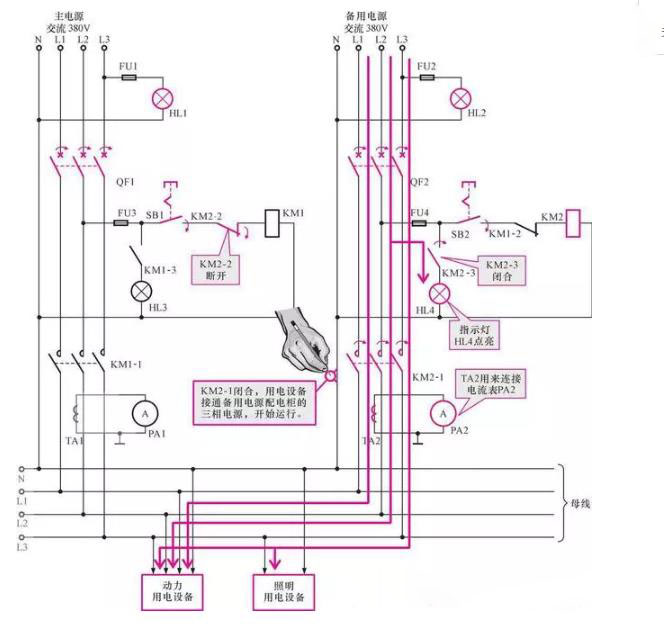

  交流接触器KM2线圈得电后,常开辅助触点KM2-3闭合,指示灯HL4点亮。


线路分析笔记


  常闭辅助触点KM2-2断开,防止交流接触器KM1线圈得电。

  常开主触点KM2-1闭合,用电设备接通备用配电柜的三相电源。


线路分析笔记


  在三相供电线路中设有电流互感器TA2,用来连接电流表PA2,用以指示工作电流。
