还不知道怎么使用低压配电柜,那是因为你还不知道它的“三标”是什么?

时间:2019-12-20     作者:浙江卓松电气【原创】

  根据JB/T 5877-2002《低压固定封闭式成套开关设备》规定的低压配电柜主电路的额定电压标准值有220、380、690、1000V。低压配电柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业,作为输电、配电及电能转换之用。


参数要求


  工艺标准

  低压配电柜的面板不小于1.5mm厚的型材或钢板弯制,采用焊接或由螺钉组装连接而构成。

  所有水平母线、垂直母线、分支线和主电路插件带电部件之间及对接地金属件之间的电气间隙和爬柜距离在额定电压为380v至690V时应不小于20mm。如果是绝缘母线,这个距离可适当缩小,电气间隙不小于10mm,爬电距离不小于12mm;如额定电流在63A及以下,这两个距离均降低2mm,分别要求不小于8mm和10mm。

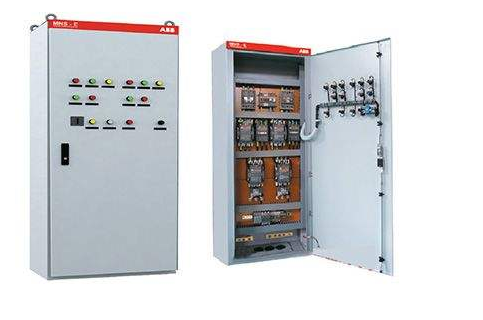

低压配电柜


  使用条件

  周围空气温度不得超过40℃,不低于-5℃,而且在24h内其平均温度不得超过35℃。

  空气清洁,在最高温度为40℃时,其相对湿度不得超过50﹪,在较低温度时,允许有较大的相对湿度。考虑到可能由温度变化引起的偶然凝露现象的影响。

  设备安装时与垂直面的斜度不超过5。

  设备应装设在无剧烈振动和冲击的地方,以及不足以使电气元件受到腐蚀的场所。

  安装场地的海拔不得超过2000m。

  特殊使用条件,订货时另行协商。


低压配电柜

  定相标准

  低压配电柜母线相序排列,垂直排列时从上到下为A、B、C,最下面为中性线(N)、中性保护线(PE);水平排列时从左到右为A、B、C,最右面为N和PE线;前后排列时从远到近分别为A、B、C,最近为N和PE线。
