配电箱安装标准,谁看谁懂,一篇文章足矣!

时间:2019-12-24     作者:浙江卓松电气【原创】

  配电箱大家都认识吧,打开电箱,基本上就是四样东西:配电箱、开关、安装绝缘板、导线。好,认识这四样东西就可以了,本文是整理了电箱安装的相关标准,供大家学习,超级简单,验收时相当实用。


配电箱


  1重点控制项目

  1.箱(盘)内配线整齐,无绞接现象。导线连接紧密,不伤芯线,不断股。垫圈下螺栓两侧压的导线截面积相同,同一端子上导线连接不多于2根,防松垫圈等零件齐全。

  2.照明箱(盘)内,分别设置零线(N)和保护地线(PE线)汇流排,零线和保护地线经汇流排配出。

  3.2.5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接;大于2.5mm2的多股铜芯线,除设备自带插接式端子外,接续端子后与设备或器具的端子连接;多股铜芯线与插接式端子连接前,端部拧紧搪锡。

  4.当采用多相供电时,同一建筑物、构筑物的电线绝缘层颜色选择应一致,即保护地线(PE线)应是黄绿相间包,零线用淡蓝色;相线用:A相一黄色、B相一绿色、c相一红色。


配电箱


  2一般控制项目

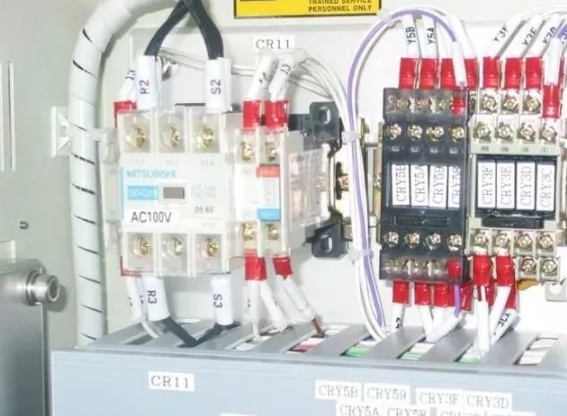

  1.箱(盘)内接线整齐,回路编号齐全,标识正确。

  2.引入盘、柜的电缆应排列整齐,编号清晰,避免交叉,并应固定牢固,不得使所接的端子排受到机械应力。


配电箱


  3质量通病现象

  1.柜(箱)内低压电缆未加固定。

  2.配电回路不挂标志牌或标志内容不全,字迹不清晰。

  3.箱体内线头裸露,布线不整齐,导线不留余量或过多。

  4.照明配电箱内无零线、保护地线汇流排。

  5.同一端子上连接的导线多于2根。

  6.垫圈下螺栓两侧压紧的导线截面积不同。

  7.接线端子没有防松措施。

  8.多股芯线与电器直接连接,未采用接续端子连接或端部未拧紧搪锡。

  9.线路接线未使用压接线耳与端子螺栓连接。
